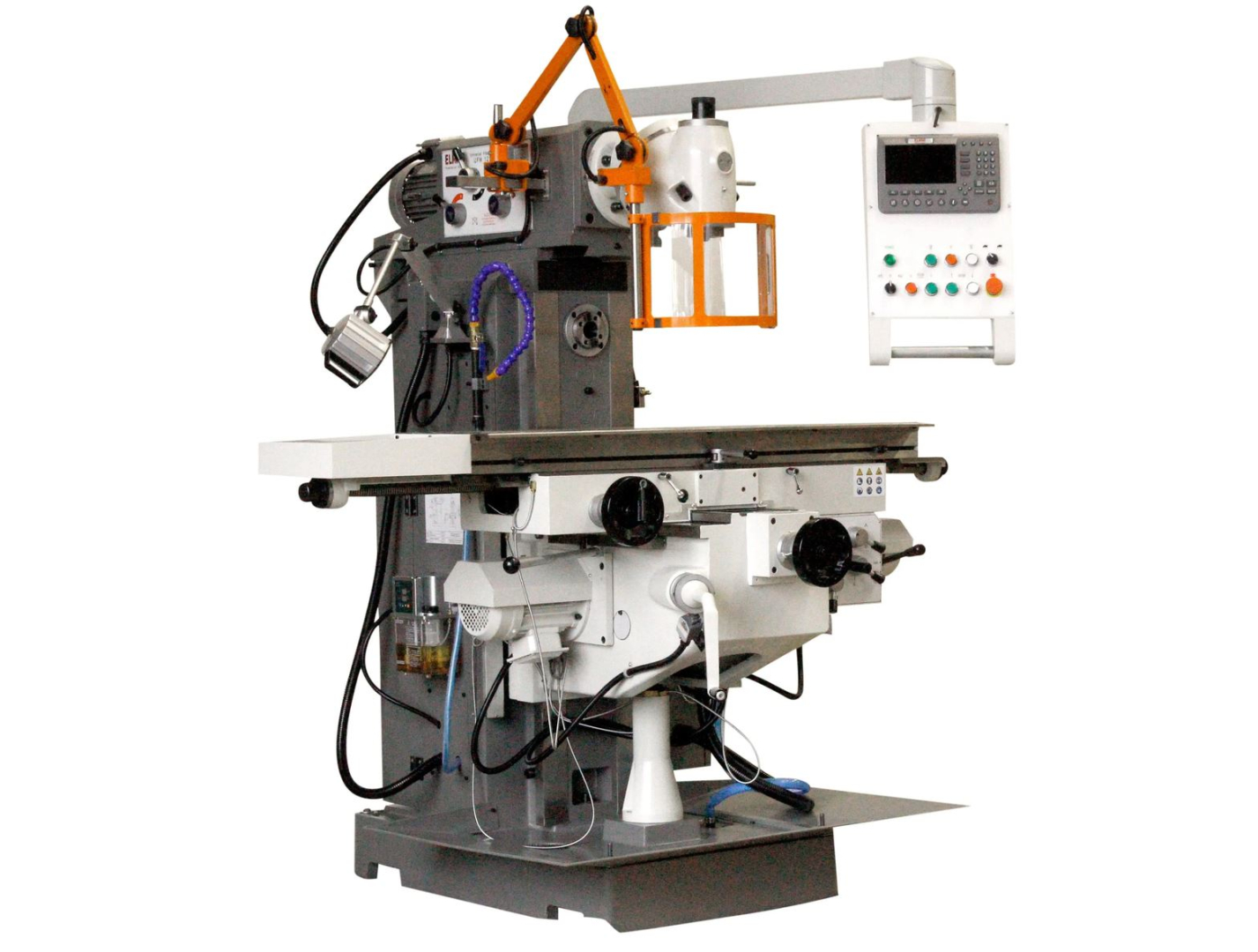

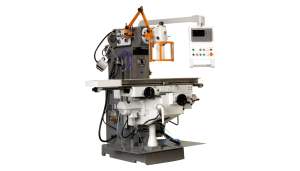

REZKALNI STROJ UFM 125 GT
Interna številka: 43417
Šifra izdelka: EL-82139
Opis:* Model GT ima dodatno horizontalno vreteno
* Avtomatski pomik X/Y/Z
* Masivna, velika in precizna obdelovalna križna miza
* Integriran hlajenje in strojna svetilka
* Kapaciteta rezkanja fi 150 / 50 mm
* Kubatura 1320x320x650 mm
* Previs 200-760 mm
* Hod mize 1000x290 mm
* Nagibna rezkalna glava ± 180°
* Pogonski motor 3000 W, 400 V
* Enostavna prestavitev na vertikalno rezkanje
* Veliko območje velikosti obratov
* Vrtenje v desno in levo
* z digitalnimi merilnimi letvami SINO
Specifikacije:
Kapacit.rezkanja-stebelno(mm): 50
Konus v pinoli (ISO): 40
Št.obratov vertikalno (UpM): 45-1660
Št.stopenje vertikalno: 11
Št.obratov horizontalno (UpM): 40-1300
Št.stopenj horizontalno: 12
T-utori/velikost (mm): 5/14x63
Previs (mm): 200-760
Razdalja pinole do mize(mm): 200-650
Razdalja vert.pinole do mize(mm): 20-470
Hod mize (mm): 450
Velikost mize (mm): 1320x320
Hodi X x Y: 1000x290
Pomiki X/Y (mm/min): 20-360
Stopnje pomika X/Y: 8
Hitri pomik X in Y: da
Pomik Z (mm/min): 400
Moč motorja (W): 3000
Podajalni motor X/Y(W): 550
Podajalni motor Z(W): 750
Črpalka emulzije (W): 90
Priključna moč (V/Hz): 400/50-60
Kubatura (mm): 1320x320x650
Dolžina x širina (mm): 2020x1710
Višina (mm): 1994
Teža(kg): 2000
30.487,80 € z DDV
6.097,56 € z DDV
Edinstven koncept »2 v 1«
Vrtljiva glava pri modelih UFM 125 in UFM 125 GT omogoča nastavitev v praktično poljuben kot. Poleg standardnega čelnega in obodnega rezkanja omogoča tudi obdelavo naležnih površin in utorov v zahtevnih prostorskih položajih.
Za čelno rezkanje večjih površin obdelovancev je mogoče oba stroja v nekaj preprostih korakih spremeniti v horizontalni rezkalni stroj. UFM 125 uporablja horizontalno vreteno na vrtljivi glavi, zmogljivejši UFM 125 GT pa ima lastno horizontalno vreteno, nameščeno na stebru stroja.
Pomembni prednosti sta centralno mazanje vodil, ki omogoča hitro pripravljenost stroja za delo, ter integriran sistem hlajenja z rezervoarjem v podnožju stroja.
UFM 125 je idealen za izdelavo posameznih kosov in manjših serij. Za neprekinjeno uporabo in obdelavo večjih obdelovancev priporočamo model UFM 125 GT, ki ima robustnejšo konstrukcijo in večjo križno mizo.
Vrtljiva upravljalna plošča
Digitalni prikaz položaja za maksimalno natančnost po treh koordinatnih oseh
Vertikalno vreteno: vrtenje desno / 0 / vrtenje levo
Pomik križne mize: izklop / vklop
Nastavitev višine križne mize: gor / dol
Horizontalno vreteno: vrtenje desno / 0 / vrtenje levo
Črpalka hladilne tekočine: izklop / vklop
Gumb za zaustavitev v siliKontrolna lučka delovanja
Standardna oprema
Digitalni prikaz položaja
Komplet vpenjalnih puš: 4, 5, 6, 8, 10, 12, 14 in 16 mm z vpenjalno glavo
Komplet orodja
Navodila za uporabo / CE
Prednosti
Avtomatski pomik po oseh X/Y/ZNagibna rezkalna glava ±180°
Enostavna predelava v horizontalni rezkalni stroj
Vrtenje v desno in levo
Rezkalna vretena z natančnimi ležaji
Vpenjalna vretena za visoko stopnjo varnosti
Zaščitni pokrov rezkalnega vretena
Gladko tekoča in natančna križna miza s T-utori in kanalom za hladilno tekočino
X- in Y-os križne mize z 9 oziroma 8 hitrostmi pomika
Z-os križne mize z motornim pogonom
Centralno mazanje
Integriran hladilni sistem s povratnim vodom in rezervoarjem v podnožju stroja
LED osvetlitev rezkalne mize
Vrtljiva glava pri modelih UFM 125 in UFM 125 GT omogoča nastavitev v praktično poljuben kot. Poleg standardnega čelnega in obodnega rezkanja omogoča tudi obdelavo naležnih površin in utorov v zahtevnih prostorskih položajih.
Za čelno rezkanje večjih površin obdelovancev je mogoče oba stroja v nekaj preprostih korakih spremeniti v horizontalni rezkalni stroj. UFM 125 uporablja horizontalno vreteno na vrtljivi glavi, zmogljivejši UFM 125 GT pa ima lastno horizontalno vreteno, nameščeno na stebru stroja.
Pomembni prednosti sta centralno mazanje vodil, ki omogoča hitro pripravljenost stroja za delo, ter integriran sistem hlajenja z rezervoarjem v podnožju stroja.
UFM 125 je idealen za izdelavo posameznih kosov in manjših serij. Za neprekinjeno uporabo in obdelavo večjih obdelovancev priporočamo model UFM 125 GT, ki ima robustnejšo konstrukcijo in večjo križno mizo.
Vrtljiva upravljalna plošča
Digitalni prikaz položaja za maksimalno natančnost po treh koordinatnih oseh
Vertikalno vreteno: vrtenje desno / 0 / vrtenje levo
Pomik križne mize: izklop / vklop
Nastavitev višine križne mize: gor / dol
Horizontalno vreteno: vrtenje desno / 0 / vrtenje levo
Črpalka hladilne tekočine: izklop / vklop
Gumb za zaustavitev v siliKontrolna lučka delovanja
Standardna oprema
Digitalni prikaz položaja
Komplet vpenjalnih puš: 4, 5, 6, 8, 10, 12, 14 in 16 mm z vpenjalno glavo
Komplet orodja
Navodila za uporabo / CE
Prednosti
Avtomatski pomik po oseh X/Y/ZNagibna rezkalna glava ±180°
Enostavna predelava v horizontalni rezkalni stroj
Vrtenje v desno in levo
Rezkalna vretena z natančnimi ležaji
Vpenjalna vretena za visoko stopnjo varnosti
Zaščitni pokrov rezkalnega vretena
Gladko tekoča in natančna križna miza s T-utori in kanalom za hladilno tekočino
X- in Y-os križne mize z 9 oziroma 8 hitrostmi pomika
Z-os križne mize z motornim pogonom
Centralno mazanje
Integriran hladilni sistem s povratnim vodom in rezervoarjem v podnožju stroja
LED osvetlitev rezkalne mize
Tehnični podatki in specifikacije
| Proizvajalec | Elmag |
