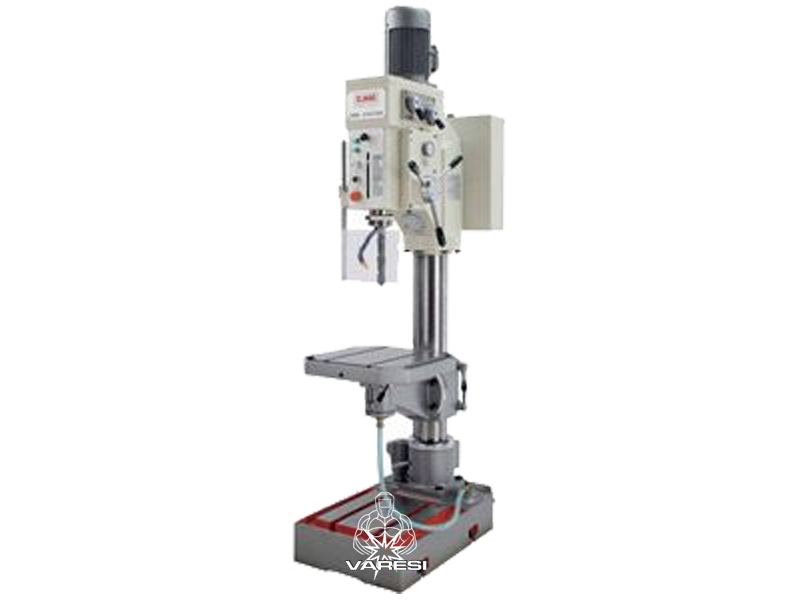

Vrtalni stroj z zobniškim predležjem GBM 4/40 SGA

Šifra izdelka: 82010

Vrtalni stroj GBM 4/40 SGA sodi v skupino vrhunskih ELMAG ® -visokokvalitetnih vrtalnih strojev, saj združuje najmodenejšo tehniko vrtalnih predležij.
Stroj ima standardno prigrajen sistem za avtomatsko podajanje pinole in integriran hladilni sistem s povratnim vodom.
Uporabniku ponujajo dodatne funkcije kot so rezanje navojev s preklopom smeri vrtenja, avtomatsko izmetalo orodij in prikaz statusa delovanja.
Z 12 stopnjami vrtljajev od 70 do 2.600 O/min omogoča model GBM 4/40 SGA vrtanje v jeklo do 40 mm.
Zahvaljujoč precizni in robustni izvedbi je primeren tako za posamezne izvrtine v ključavničarski delavnici ali orodjarni, kot tudi v serijski proizvodnji.

Vrtalno vreteno s preciznim vležajenjem
Vrtenje v desno in levo
Funkcija rezanja navojev, preklop smeri vrtanja na tipkah na podajalni ročici
Avtomatsko podajanje pinole,
3-stopenjsko 0,1 / 0,2 / 0,3 mm/O
Avtomatsko izmetalo orodij
Precizna vrtalna miza in temeljna plošča s T-utori in kanalom za emulzijo
Integriran hladilni sistem s povratnim vodom
Rezervoar v podnožju stroja
Nastavljiva vrtalna zaščita
Skala za globino vrtanja s prislonom
Halogenska delovna svetilka

Kapaciteta vrtanja v jeklo (mm):	40
Kapaciteta rezanja navojev (M):	24
Konus v pinoli:	MK-4
Področje št.vrtljajev (O/min):	70-2600
Št.stopenj:	12
Vrtalni hod pinole (mm):	150
T-utori/širina (mm):	14
Hod vrtalne mize (mm):	550
Previs (mm):	325
Vrtalna miza- nagib:	+-90°
Vrtalna miza - vrtljiva:	+- 180°
Razdalja pinole do mize (mm):	45-600
Razdalja pinole do podstavka (m):	1150
Velikost mize (mm):	424x424
Moč motorja (W):	2200/1500
Črpalka emulzije (W):	90
Priklop (V/Hz):	400/50-60
Pretok črpalke emulzije (l/min):	6
Avtomatski pomik pinole (mm/U):	0,1/0,2/0,3
Število stopenj pomika pinole:	3
Kubatura (mm):	424x424x600
Višina (mm):	2230
Teža (kg):	670
